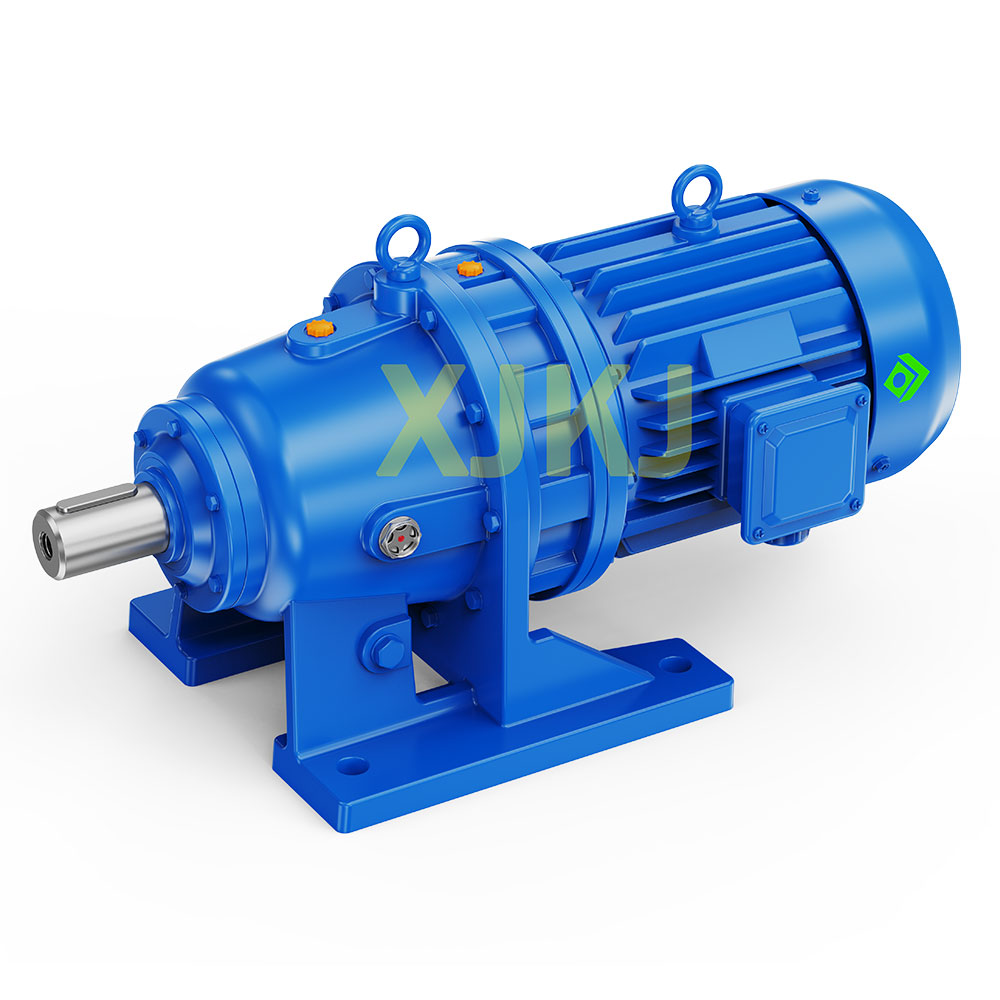

reductor cicloidal
Dispositivo de transmisión
El reductor de rueda de pasador cicloidal es un novedoso dispositivo de transmisión que utiliza el principio de transmisión planetaria y un engranaje de dientes de pasador cicloidal.Todos los dispositivos de transmisión del reductor de molinete cicloidal se pueden dividir en tres partes: parte de entrada, parte de desaceleración y parte de salida.
Características del producto
(1) La transmisión de una sola etapa con relación de alta velocidad y alta eficiencia puede lograr una relación de reducción de 1: 87 y la eficiencia es superior al 90%.Si se adopta la transmisión multietapa, la relación de reducción será aún mayor.
(2) Estructura compacta y volumen pequeño Debido a la adopción del principio de transmisión planetaria, el eje de entrada y el eje de salida están en el mismo eje, de modo que el tamaño de su modelo puede ser lo más pequeño posible.
(3) Funcionamiento suave y bajo nivel de ruido.Los dientes del pasador cicloidal tienen más dientes de engrane, un gran coeficiente de superposición y un mecanismo de equilibrio mecánico, de modo que la vibración y la voz se limitan al mínimo.
Uso confiable y larga vida útil.Las piezas principales están hechas de acero al cromo con alto contenido de carbono, que ha sido templado (HRC 58 ~ 62) para obtener una alta resistencia, y algunos contactos de transmisión adoptan fricción de rodadura, por lo que es duradero y tiene una larga vida útil.
Principio de funcionamiento
Cuando el eje de entrada gira con el manguito excéntrico una vez, debido a las características de la curva del perfil de los dientes en la rueda cicloide y su limitación por los dientes del pasador en el engranaje del pasador, el movimiento de la rueda cicloide se convierte en un movimiento plano con revolución y rotación.Cuando el eje de entrada gira hacia adelante, el manguito excéntrico también gira una vez y la rueda cicloide gira un diente en la dirección opuesta para desacelerar.Luego, con la ayuda del mecanismo de salida W, el movimiento de rotación de baja velocidad de la rueda cicloide se transmite al eje de salida a través del eje del pasador, obteniendo así una velocidad de salida más baja.
Clasificar
(1) Reductor de rueda de pasador cicloidal de doble eje vertical tipo brida XJXL.(2) Reductor de molinete cicloidal de conexión directa con motor ordinario montado horizontalmente con placa de pie XJXWD;Reductor de rueda de pasador cicloidal de conexión directa con motor ordinario de montaje vertical con brida XJXLD;Reductor de molinete cicloidal de tipo horizontal con placa de pie XWD Reductor de molinete cicloidal de tipo vertical con brida XLY para motor especial (3) Reductor de molinete cicloidal planetario serie 8000;Reductor de molinete cicloidal XW, XWD serie 8000;Reductor de molinete cicloidal XL, XLD serie 8000;reductores de molinete cicloidales XWE y XWED serie 8000;Reductores de molinete cicloidales XLE y XLED serie 8000.(4) Reductores de molinete cicloidal planetario serie F8000 FWD, FLD, FL, FW, FWED, FLED, FWE y FLE.(5) Reductores de molinete cicloidal planetario serie Z JB/T2982-1994 ZW, ZWD, ZL, ZLD, ZWE, ZWED, ZLE, ZED, ZWS, ZWSD, ZLS, ZSD.(6) Reductor de molinete cicloidal planetario serie 9000;Reductor de molinete cicloidal XW, XWD serie 9000;Reductor de molinete cicloide Serie 9000 XL, XLD Serie 9000 XWE, XWED Reductor de molinete cicloide Serie 9000 XLE, XLED Reductor de molinete cicloide.
Nota: La esencia de los distintos tipos de reductores anteriores es la misma, pero los modelos introducidos por los fabricantes de reductores cicloidales son diferentes.
