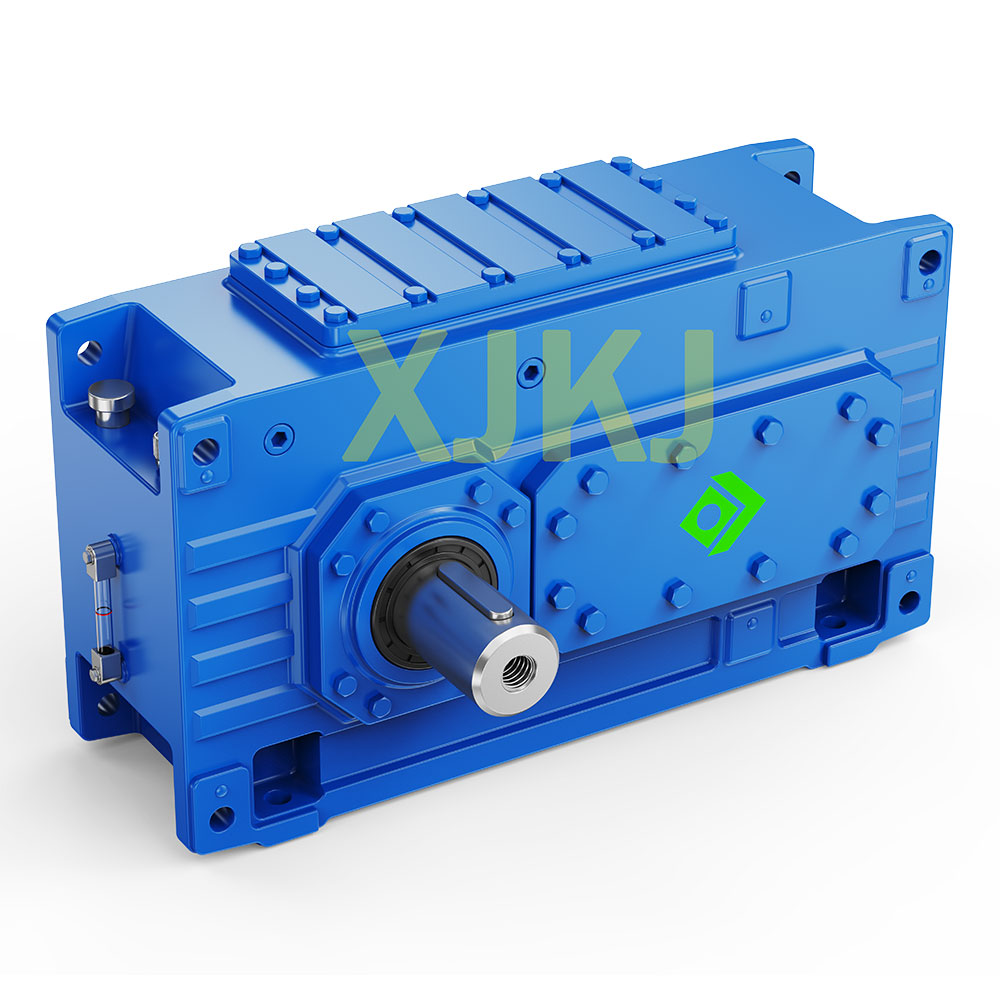

Caja de cambios serie HB

Breve descripción:

Mecanizado de engranajes de alta precisión, la precisión del engranaje es AGMA11-12 o DN5-6.
El engranaje con alta resistencia al desgaste tiene una dureza de la superficie del diente de 59+3HRC.


Detalle del producto

Etiquetas de productos

Características del producto de la caja de cambios

Engranaje
Mecanizado de engranajes de alta precisión, la precisión del engranaje es AGMA11-12 o DN5-6.
El engranaje con alta resistencia al desgaste tiene una dureza de la superficie del diente de 59+3HRC.
En el diseño de engranajes de larga duración, la vida útil de los rodamientos de los engranajes se calcula según el principio de diseño de vida infinita.
La superficie y el perfil de los dientes se modifican mediante tecnología líder para garantizar el menor ruido y una transmisión eficiente.
Dispersión de calor
La caja de cambios no sólo tiene una alta eficiencia de transmisión, sino que también tiene un buen rendimiento de disipación de calor.
Mayor superficie de disipación de calor del cuerpo de la caja
Configuración opcional: ventilador grande y nueva cubierta del ventilador guía
Configuración opcional: lubricación forzada/enfriamiento externo
Cojinete
Los rodamientos adoptan marcas de renombre internacional.
El cojinete de empuje adopta un diseño modular, que se puede personalizar de manera flexible según las necesidades del cliente.
Diseño de bloques de construcción
La caja de cambios adopta una nueva estructura de unidad modular, que reduce en gran medida los tipos de piezas, lo que da como resultado la gran mayoría de piezas en stock, lo que permite suministrar cajas de engranajes a todo el mundo en poco tiempo.
Sello de cañón
El sello combinado puede evitar que entren partículas de polvo en la caja de engranajes y hacer que su salida sea confiable y estable en ambientes polvorientos.
Diseño de vida infinita
El engranaje está diseñado con una vida útil infinita y la vida útil es más larga bajo las mismas condiciones de tensión.

Diseño de caja de cambios

2.1Determinar la relación de transmisión
i=n1/n2=1500/9≈167
La relación de velocidad nominal correspondiente es 160.
2.2 Determinar la potencia nominal de la caja de cambios.
2.3 Determinar la forma del diseño.
Seleccione la caja de cambios de eje ortogonal según los requisitos del equipo.
Disposición A (recomendada para rotación en sentido antihorario del eje de salida)
2.4 Determinar especificaciones y modelos.
La potencia nominal de 844KW puede cumplir con los requisitos y se determina el modelo B4SV25A160.

Caja de engranajes

Modo de instalación
