XJS系列斜齿轮蜗杆减速机
产品特点
(1)XJS系列斜齿轮蜗杆减速电机技术含量高，斜齿轮与蜗轮组合整体传动，提高了电机的扭矩和效率。该系列产品规格齐全、调速范围宽、通用性好、适合多种安装方式、性能安全可靠、使用寿命长，并已落实国际标准的要求。
(2)机体凹凸面具有散热作用，吸振力强，温升低，噪音低，传动比大，运转平稳，结构紧凑。
(3)该机密封性能好，对工作环境适应性强。
(4)该机传动精度高，特别适合在频繁启动的场合工作。可与各种减速机连接并配备各种电机驱动，可安装在90度传动操作位置。
(5)电机关键部件采用高耐磨材料，并经过特殊热处理，具有加工精度高、传动平稳、体积小、承载能力大、使用寿命长等特点。
(6)减速机可配备各种电机，形成机电一体化，完全保证了产品的质量特性。
规格参数
安装形式：底座式、法兰式、小法兰式、扭臂式。
输出方式：实心轴、空心轴、锁紧盘空心轴、渐开线花键空心输出轴。
输入方式：直联电机、轴输入、连接法兰输入。
技术参数：速比I=23.8～389，XJS/XJR组合可达26688。
效率：速比I=23.8～67.8，77%；速比I 73.7～389，62%；XJS/XJR组合 57%
工作准则
传动轴：斜齿轮蜗杆减速机的传动轴上装有传动斜齿轮。当主动轴旋转时，主动锥齿轮与蜗轮相互啮合传递动力。蜗轮传动：蜗轮由蜗轮和蜗轮组成。当蜗轮旋转时，蜗杆的螺纹切削作用将推动蜗轮齿面旋转。由于蜗轮的齿数较少，节距较大，因此蜗轮转动缓慢，产生减速效果。减速效果：由于蜗轮啮合传动的特殊结构，可以实现较大的传动比，从而达到减速效果。通过斜齿轮蜗杆减速机的传动，将主动轴的高速旋转转换为从动轴的低速大扭矩输出。稳定、静音：锥齿轮蜗杆减速机由于蜗轮进行斜角切削，与蜗轮齿面连续接触，接触面积大，传动稳定性好。同时能有效降低噪音和振动，运行比较稳定。通过上述原理，斜齿轮蜗杆减速机可以实现主动轴高速旋转到从动轴低速大扭矩输出的效果。具有结构简单、传动效率高、承载能力强等优点，广泛应用于机械制造、输送设备、自动化等领域。

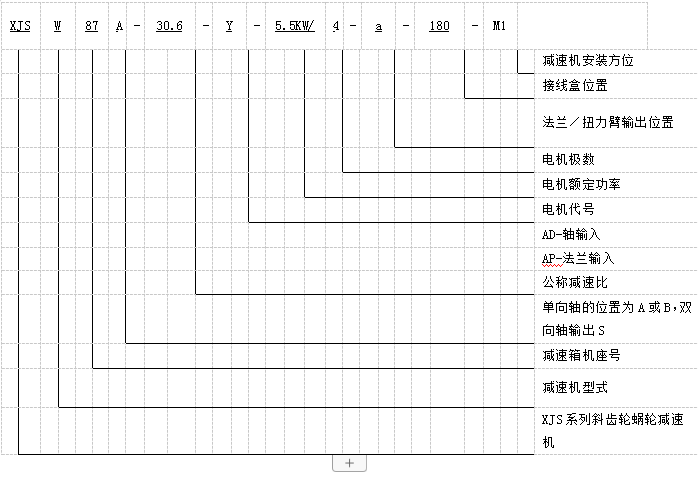

表示方法
